JBJ竖轴桨式搅拌机性能结构及采购说明

导读：桨式搅拌机（折桨式）为给水、排水工程制备混凝剂、助凝剂、消毒剂和石灰乳液的常用搅拌设备。

桨式搅拌机由电机、减速机、轴、桨叶等组成，电动机驱动减速机，减速机输出轴驱动转轴带动桨叶旋转，达到搅拌的目的。

1、整机采用减速机直接传动，结构简洁、紧凑，运行平稳，搅拌效率高。

2、通过联轴器联接的搅拌机轴伸向池中，轴上装有搅拌叶片。

3、驱动减速机电机可连续或间断运行，电机为户外型，电机的电流适合380V，3相，50Hz，防护等级IP65，绝缘等级F级。采用NORD减速机，功率见技术参数表，变频调速。

4、搅拌机的机座采用相当尺寸的碳钢板进行焊接形成一个刚性桁架支承结构，保证搅拌机能平稳地长期运转。

5、搅拌机桨叶的设计充分利用电机传动的功率，搅拌效果佳，设备的结构、设计、材料和制造确保设备的长期安全运行。

6、减速箱所有面及输入输出轴密封处无明显渗漏。

7、减速装置在各种设计工况下，能传递操作所需功率，并能承受搅拌轴传递的负载。

8、搅拌机轴的支承可承受搅拌轴和叶轮的重量，并承受所有扭矩、弯矩及轴向负荷。

9、搅拌机运行稳定、噪声低；各运行部位有很好的润滑性或自润滑性，加油方便，有良好的密封、防尘、防水、防腐蚀性能。

10、搅拌机轴和叶片具有足够的强度、刚度和耐振性，可保证在各种设计工况下平稳工作，没有异常振动。

南京中德JBJ浆式搅拌机的型号

南京中德JBJ浆式搅拌机的型号

用于给排水处理的混凝过程中的混合阶段，当原水与混凝剂或助凝剂液体流经混合池时，在搅拌机的排液作用下产生流动循环，使混凝药剂与水快速充分混合，以达到混凝工艺要求。

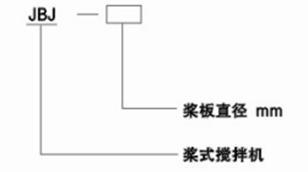

型号表示

特点：

1、构造简单、运行可靠、无堵塞现象，维护简便；

2、可以在要求的混合时间内达到一定的搅拌强度，满足混合速度快、均匀、充分等要求，而且水头损失小，并可适应水量的变化，适用于各种水量的水厂。

构造及工作过程：

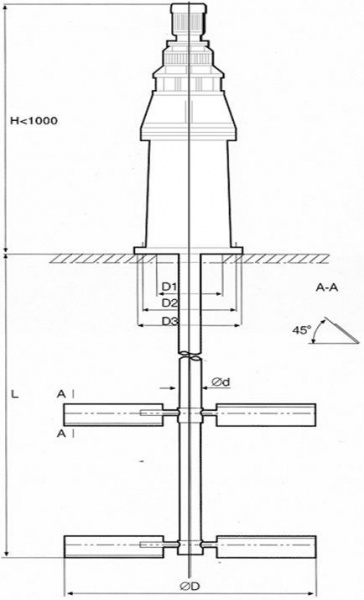

JBJ型桨式搅拌机如图所示，有搅拌轴、搅拌桨叶、机座和驱动装置组成‘

当原水与混凝剂或助凝剂液体流经混合池时在搅拌机的排液作用下产生流动循环，使混凝药剂与水快速充分混合，以达到混凝工艺的要求。

电气控制

按手动配置控制箱、可带PLC接口，亦可按用户要求配置。

订货说明：

1、根据用户的尺寸制造；

2、注明主体材质，碳钢或不锈钢；

3、订货时须提供相关的工艺、土建资料及详细技术要求等。

主要技术参数及安装尺寸
