离心曝气机内部构造详解及工作过程
离心式曝气机构造及工作过程
潜水曝气机由潜污泵、混合室、底座、进气管和消音器等组成。
进气管上端为空气吸入位于水面之上，下端与混合室联通，接通电源后由于叶轮旋转，高速水流从叶轮出口流出经混合室使之形成负压，因而空气被吸入并与液体混合，混合液从周边出口流出，完成对液体的充氧。
结构和原理
控制箱由断路器、交流接触器、热继电器组成。
有“手动”和“自动”两种工作方式。并有运行、过载等信号远传至PLC。

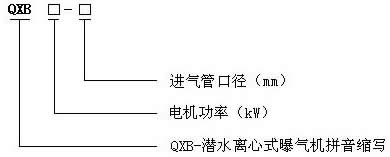

一、QXB型潜水离心曝气机的型号意义：
2、设计结构紧凑，利用自吸功能无需外接气源；
3、主机潜水作业减少占地面积，噪音小；
4、可直接在氧化塘中使用，节省基建成本；
5、独立移动的曝气装置，曝气时兼有搅拌功能；
6、底盘可根据用户要求作特殊设计。
三QXB型潜水离心式曝气机产品简介：
QXB型潜水离心式曝气机为自吸式曝气，直联式结构。旋转的叶轮产生的离心力，在叶轮的处形成负压吸入空气和水，利用叶轮的动能在混合室里将一定比例的气水混合，在强大的离心力下，气水二相流沿叶轮的切线方向经流道整流后，向圆周方向扩散，细碎的微小气泡充分与水融合，从而达到充氧曝气的效果。适用于各种污水的生化处理工艺中，作为曝气兼搅拌的设备。
五、QXB型潜水离心曝气机的结构图：
六、QXB型潜水离心曝气机的性能参数表：
型号
功率
额定电流
叶轮转速
服务范围
大潜水深度
空气吸入管径
进气量
重量
QXB0.75-32
0.75
2.0
1390
2.8
2.0
32
10
62
QXB1.5-32
1.5
3.7
1400
3.5
3.0
32
22
105
QXB2.2-50
2.2
4.9
1430
4.8
3.5
50
35
182
QXB03-50
3
6.8
1430
5.5
3.5
50
50
198
QXB4-50
4
9
1440
6.5
4.0
50
75
234
QXB5.5-65
5.5
11
1440
8.0
4.0
65
90
298
QXB7.5-80
7.5
15
1440
10
4.5
80
100
318
QXB11-80
11
22.6
1460
11
4.6
80
160
382
QXB15-100
15
30.3
1460
12
4.8
100
200
413
QXB18.5-100
18.5
36.0
1470
12.5
5.0
100
260
476
QXB22-100
22
43.2
1470
13.5
5.5
100
320
495
QXB30-150
30
56.8
1470
16
6
150
385
1200
QXB37-150
37
69.8
1480
16
6
150
450
1296
QXB45-150
45
84.2
1480
16
6
150
520
1380
QXB55-150
55
103
1480
16
6
150
630
1430
七、QXB型潜水离心曝气机性能曲线：
二、QXB型潜水离心曝气机的结构特点：
1、自重定位，安装方便，可在不中断工艺运行的状态下自由布置；
四、QXB型潜水离心式曝气机的用途：
QXB型潜水离心曝气机用于各种污水处理工程中生化处理工艺的曝气池、曝气沉砂池、预曝气池、好氧硝化池曝气充氧混合及养殖塘增氧与景观水养护。
八、QXB型潜水离心曝气机的安装尺寸：
九、QXB型潜水离心曝气机选型、询价需要提供数据：
1、需氧量（kgO2/h）；
2、曝气池形状、尺寸及水深（m）；
3、曝气池水质状况（如温度、BOD5、COD等）。
询价时需要提供：电机功率，叶轮直径，是否需要安装系统。
十、QXB型潜水离心曝气机推荐布置选型：
