一体化雨水泵站配套粉碎型格栅选型需要提供的数据

产品介绍

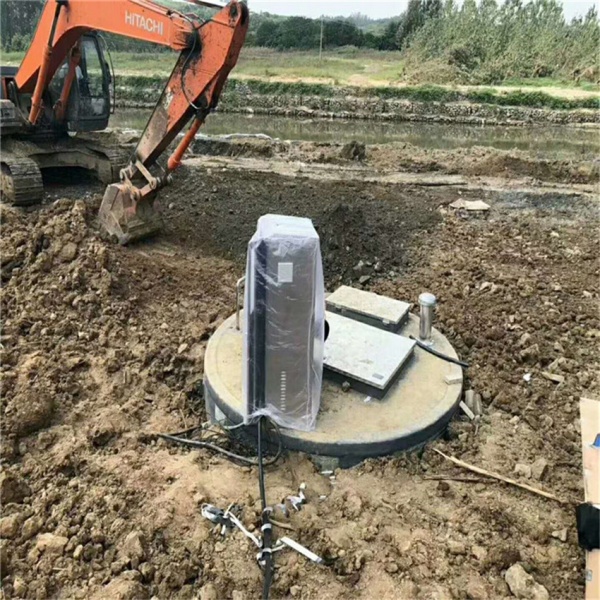

FSBZ地埋式一体化预制污水提升泵站配套粉碎格栅是具由我公司研制的环保系列产品，具有体积小、效率高、智能化等特点。

与传统泵站相比土建工程量少、制造安装周期短、投资可减少一半以上。安装方便、质量可靠，是传统混凝土污水提升泵站的替代品。

应用范围

1.生活小区或农村社区污水的收集与输送

2.城镇污水处理厂污水的收集与输送

3.城区低洼地区雨水的收集与输送

4.市政污水管网的建设与改造

5.老泵站的改造与扩建

6.湖泊的水体循环

泵站选型需提供的数据：

1、泵站入流量Q（吨/天）， 允许小 时变化系数

2、所需水泵的数量和扬程，一用一备或二用一备

3、室外地坪标高H0（米），也可使用相对标高±0.00（米）

4、进水管外接管底标高H1（米），进水管外接管径DN

5、出水管外接管中标高H2（米），出水管外接管径DN

6、所选格栅类型，提篮格栅或粉碎格栅

7、电控箱型式，室外防雨控制柜或景观式管理房

用途

DFS型粉碎格栅机是为处理混合在下水道中的固体物质而开发的装置。

该机能将混合在下水道中的布片、木片、空瓶罐等固体物粉碎，以防止下水道水处理设备的堵塞，保护下水道水处理设备正常运行。本机主要适用范围：

00001. 安装于下水道水泵前，对固体物的破碎；

00002. 安装于拦污栅后，对从水中捞上的飘浮物的破碎；

00003. 安装于焚烧炉前，将栅渣杂物破碎至便于运输的尺寸；

00004. 安在污水处理管道中，对混入污泥中固体物的破碎

00005. 对回收的空罐、电池、塑料品等的破碎。

本机所能破碎的物品有：破布、玻璃、纸制品、木制品、生理用品、空罐、渣滓、橡胶制品、绳类、软管、皮制品、塑料品等。

结构

本机主要由驱动部件、主动轴、从动轴、铣刀、机械密封、不锈钢转鼓，壳体等构成。

驱动部件带动主动轴转动，同时主动轴通过精密齿轮带动从动轴转动，使固定于两轴上的铣刀呈逆向旋转，而将固体物咬挤破碎。

粉碎方式

      粉碎型格栅主动轴和从动轴通过差速旋转的工作方式，实现刀片对杂物的撕扯功能

      粉碎格栅通过相向运动的带有刃口的刀片，实现刀片对杂物的剪切功能

      粉碎型格栅刀片和刀片之间约1mm的狭小间隙，实现刀片对杂物的挤压功能

粉碎格栅的保护功能

      粉碎型格栅的电机带有防堵塞保护线，当有较大物体进入粉碎格栅发生堵塞情况是，通过粉碎格栅的反转功能，自动解除格栅堵塞，避免人工清理不及时造成的电机损坏，减少损失

      粉碎格栅的电机带有电机泄漏保护线，当水陆两栖电机因使用不当发生漏水时，通过禁止电机启动的方式，向设备运营维护人员发出报警信号，避免造成电机损坏，减少损失

主要技术参数及外形尺寸 （尺寸变化不再另行通知）

表1 水路立式（L）粉碎格栅机主要技术参数
